Расширительные баки для котлов это важные элементы системы отопления, предназначенные для компенсации теплового расширения теплоносителя (воды или антифриза) при нагреве. Они предотвращают повышение давления в системе до критического уровня, защищая её от повреждений.

Типы расширительных баков для котлов

1. Открытые расширительные баки
   • Устанавливаются в верхней точке системы (обычно на чердаке).
   • Сообщаются с атмосферой, поэтому возможны испарения и попадание кислорода в систему (что может вызывать коррозию).
   • Используются в самотечных (гравитационных) системах отопления.

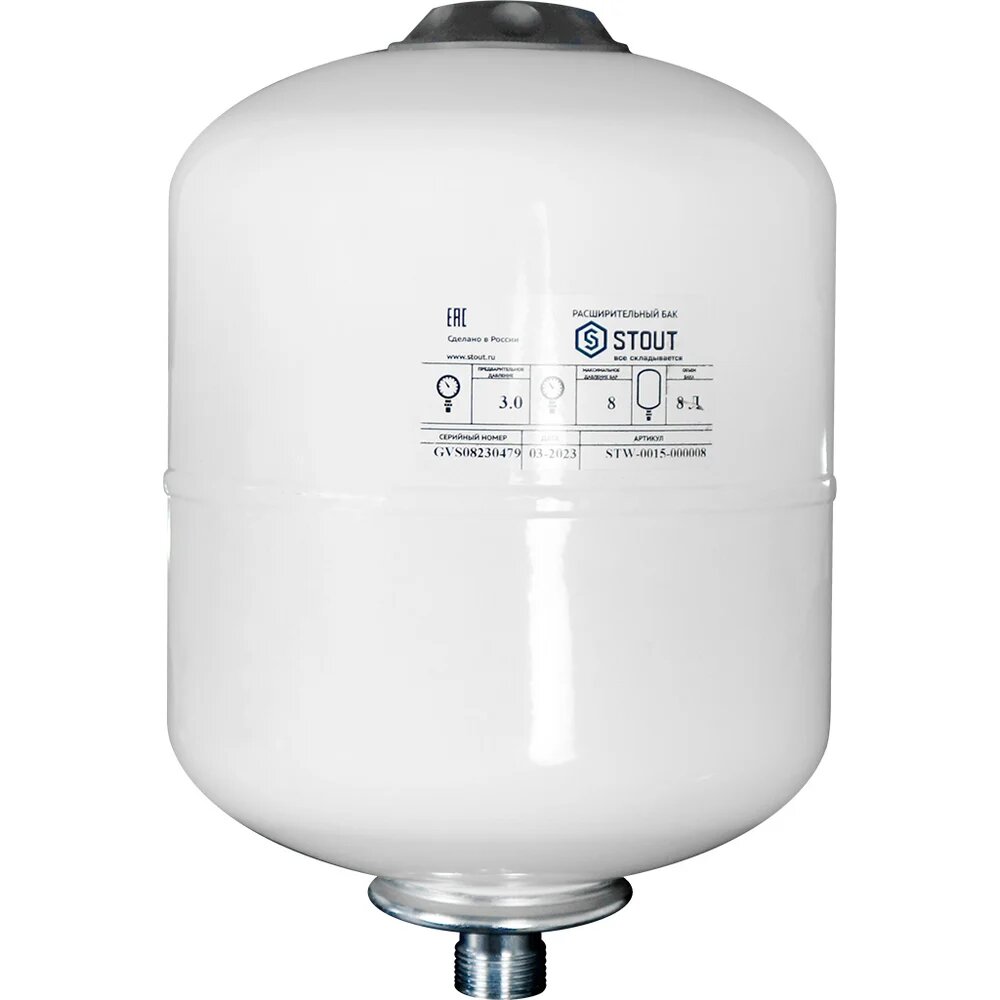

2. Закрытые (мембранные) расширительные баки
   • Герметичные баки с резиновой мембраной, разделяющей воздушную и водяную камеры.
   • При нагреве теплоноситель расширяется, мембрана растягивается, сжимая воздух в другой части бака.
   • Бывают двух типов:
     • С заменяемой мембраной (фланцевые) можно заменить мембрану без демонтажа бака.
     • С несменной мембраной более дешёвые, но при повреждении мембраны бак меняется полностью.
   • Используются в современных системах с принудительной циркуляцией.

Как подобрать расширительный бак для котла?

Объём расширительного бака рассчитывается по формуле:

Где:

• Vсистемы общий объём теплоносителя в системе (обычно 10-15 л на 1 кВт мощности котла).
• k коэффициент расширения воды (0,04 при нагреве до 85°C) или антифриза (до 0,1).
• Pmax максимальное давление в системе (обычно 2,5-3 бар).
• Pнач начальное давление в баке (обычно 1,5 бар).

Пример: Для системы 100 л с водой:

Популярные производители

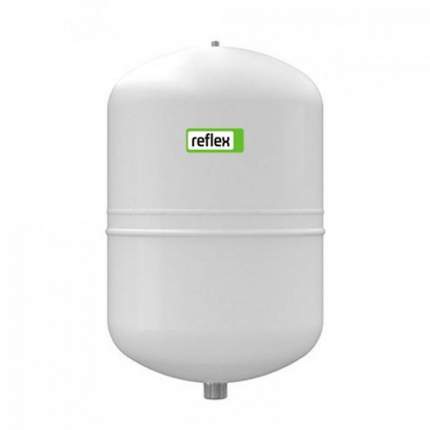

• Reflex (Германия) качественные мембранные баки.
• Zilmet (Италия) надёжные и долговечные.
• Wester (Россия) бюджетный вариант.
• Flexcon (Нидерланды) баки с высокой износостойкостью.

Где устанавливать?

• На "обратке" перед котлом (для защиты насоса).
• В месте с минимальным гидравлическим сопротивлением.
• С доступом для обслуживания.

Проверка и обслуживание

• Раз в год проверять давление в воздушной камере (должно быть ~1,5 бар).
• Если мембрана повреждена заменить бак или мембрану (если предусмотрено).

Если нужна помощь с расчётом или подбором уточните параметры вашей системы (тип котла, объём теплоносителя, максимальное давление).
