Простая и недорогая модификация промышленного счетчика с импульсным выходом

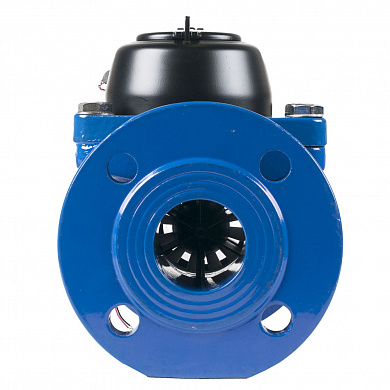

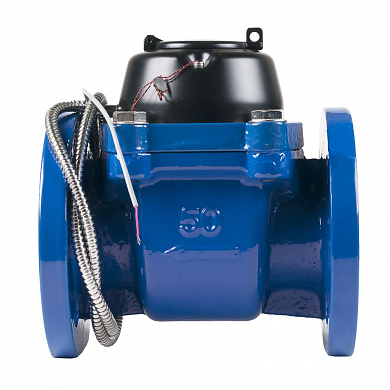

Декаст СТВХ ДГ - счётчик воды турбинный для измерения объёмов холодной воды с температурой до 50°C. Предназначен для установки на заводах, котельных и пр. промышленных объектах.
| Наименование параметра | Значение параметра | ||||||
|---|---|---|---|---|---|---|---|
| Диаметр условный, мм | 50 | 65 | 80 | 100 | 150 | 200 | |
| Расход воды, м3/ч: | |||||||
| - минимальный qmin |
СТВХ |
0,34 | 0,56 | 0,9 | 1,35 | 3,38 | 5,63 |
|
СТВУ |
0,6 | 1 | 1,4 | 2 | 4,5 | 8 | |
| - переходный qt |
СТВХ |
2,25 | 3,75 | 6 | 9 | 22,5 | 37,5 |
|
СТВУ |
1,6 | 2 | 3,2 | 4,8 | 12 | 20 | |
| - номинальный qn |
СТВХ |
45 | 60 | 100 | 150 | 250 | 300 |
|
СТВУ |
15 | 25 | 45 | 70 | 150 | 300 | |
| - максимальный qmax |
СТВХ |
90 | 120 | 200 | 300 | 500 | 650 |
|
СТВУ |
30 | 50 | 90 | 140 | 300 | 600 | |
| Пределы допускаемой относительной погрешности счетчиков, %: | |||||||
| -СТВХ и СТВУ в диапазоне расходов | |||||||
| от qmin до qt, | ±5 | ||||||
| в диапазоне расходов | |||||||
| от qt до qmax, включительно, | ±2 | ||||||
| Порог чувствительности, м3/ч, не более |
СТВХ |
0,15 | 0,2 | 0,25 | 0,25 | 1 | 1,5 |
|
СТВУ |
0,4 | 0,6 | 0,75 | 0,9 | 1,3 | 3 | |
| Номинальное давление, МПа | 1,6 | ||||||
| Потеря давления на qmax, МПа, не более | 0,1 | ||||||
| Диапазон температур измеряемой среды, °С: |
СТВХ |
от 5 до 50 |
|||||
|
СТВУ |
от 5 до 120 | ||||||
| Подзаголовок: | CТ000019413 — Счетчик воды СТВХ 50 ДГ Декаст |
| Номинальное давление (PN): | 16 |
| Строительная длина L, мм: | 200 |
| Максимальная температура рабочей среды, С°: | 50 |
| Диаметр условный (DN): | 50 |
| Степень защиты: | IP67 |
| Назначение: | Промышленный |
| Область применения: | Холодная вода |
| Рабочее давление, МПа: | 1.6 |
| Рабочая среда: | Холодная вода |
| Тип соединения: | Фланец |
| Производитель: | Decast Metronic |
| Серия: | СТВХ(У) |
| Страна-производитель: | Россия |
| Код товара: | CТ000019413 |
| Объем, м3: | 0,0097 |
| Количество в упаковке: | 20 |
| Единица измерения: | шт |
| Класс защиты от воды и пыли: | IP67 |
